Carga fantasma casera

Hola amigos.
Mucha antena, pero aún no tenía una carga fantasma para probar los equipos comodamente.

Es bastante sencillo a la par que laborioso. Solo hay que calcular el número de resistencias en paralelo, según la potencia que queramos disipar.
En mi caso, he utilizado 28 resistencias de 1.47k y 2w.

Dividimos el valor de las resistencias a utilizar entre el valor total buscado en ohm, en este caso 50.
La cuenta quedaría:
1470/50= 28 resistencias que en teoria disiparán aproximadamente 56w. Más que de sobra para mis equipos.

Después ya solo queda soldar de la manera que más nos guste (PCB, al aire, madera...) las resistencias en paralelo.Yo he utilizado 2 partes de placa pcb perforado iguales. Así resulta más fácil la construcción.
Para la conexión he utilizado un RG213 y un PL. Soldando el extremo del coaxial, vivo a una placa y malla a la otra, pasando estos por agujeros realizados previamente en la parte central.

Como siempre y para que podáis entender este desastre de explicación, van las fotos:

Eliminador de batería V2

Hola amigos
Aunque funciona correctamente, no me terminan de convencer los 7.2v que mostraba el display del ft60 y he vuelto a destripar el eliminador.

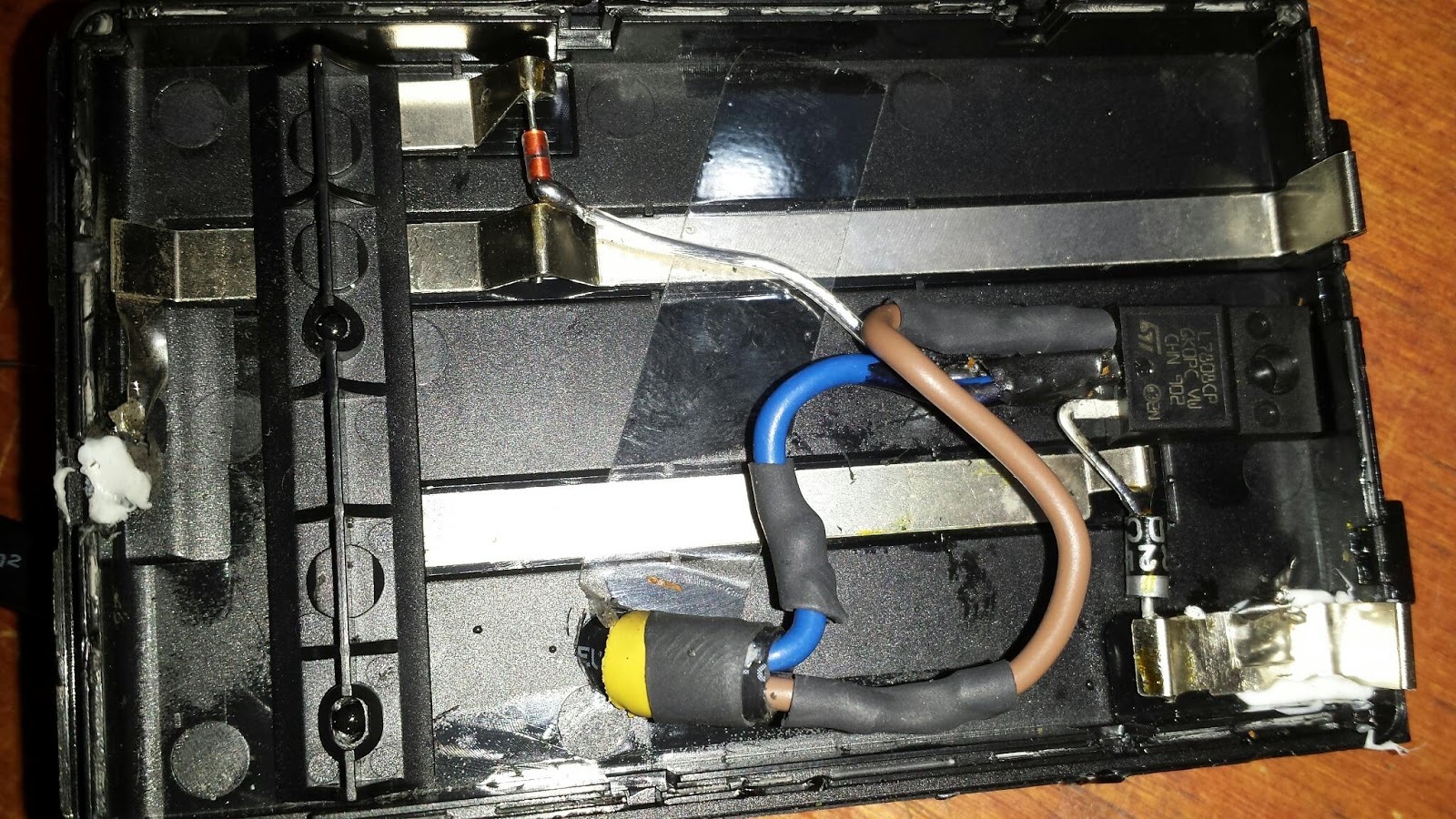

He añadido un lm7808 más en paralelo montado directamente sobre el otro y dos condensadores electrolíticos de 220uf y 25v. Uno a la entrada de tensión y otro a la salida.
De esta manera, reducimos la carga de trabajo del integrado y estabilizamos el circuito.

El resultado, 7.5v estables y algo más de protección ante los picos de tensión.

Unas fotillos...

Eliminador de batería para Yaesu FT-60E

Hola amigos.

Cansado de comprar baterías para mi walkie ft60, me he decidido a construir un eliminador de batería casero.
Se alimentará con un conector de mechero corriente para coche (12v), a ser posible con fusible integrado.
Mediante un regulador de voltaje lm7808 transformaremos los 12v en 8v. En el positivo del walkie, mediremos finalmente 7.7v y el walkie muestra 7.2v en el display.
Todo esto, integrado en la carcasa de la batería original.

En las imágenes se ve claramente el proceso, por lo tanto solo voy a detallar algunos puntos clave.

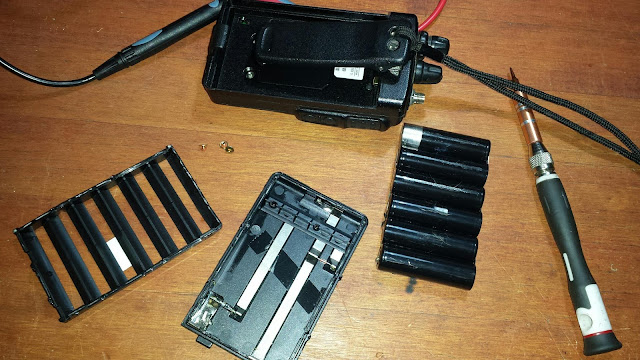

Lo primero como es lógico, sera abrir con mucho cuidado la carcasa de la batería original en 2 partes. Se pueden ver las pestañas que la sujetan, pero tendremos que hacer palanca con algún útil fino para separarlas sin dañar nada.

Después ya es cuestión de colocar los componentes como más nos guste y cómodo nos sea.

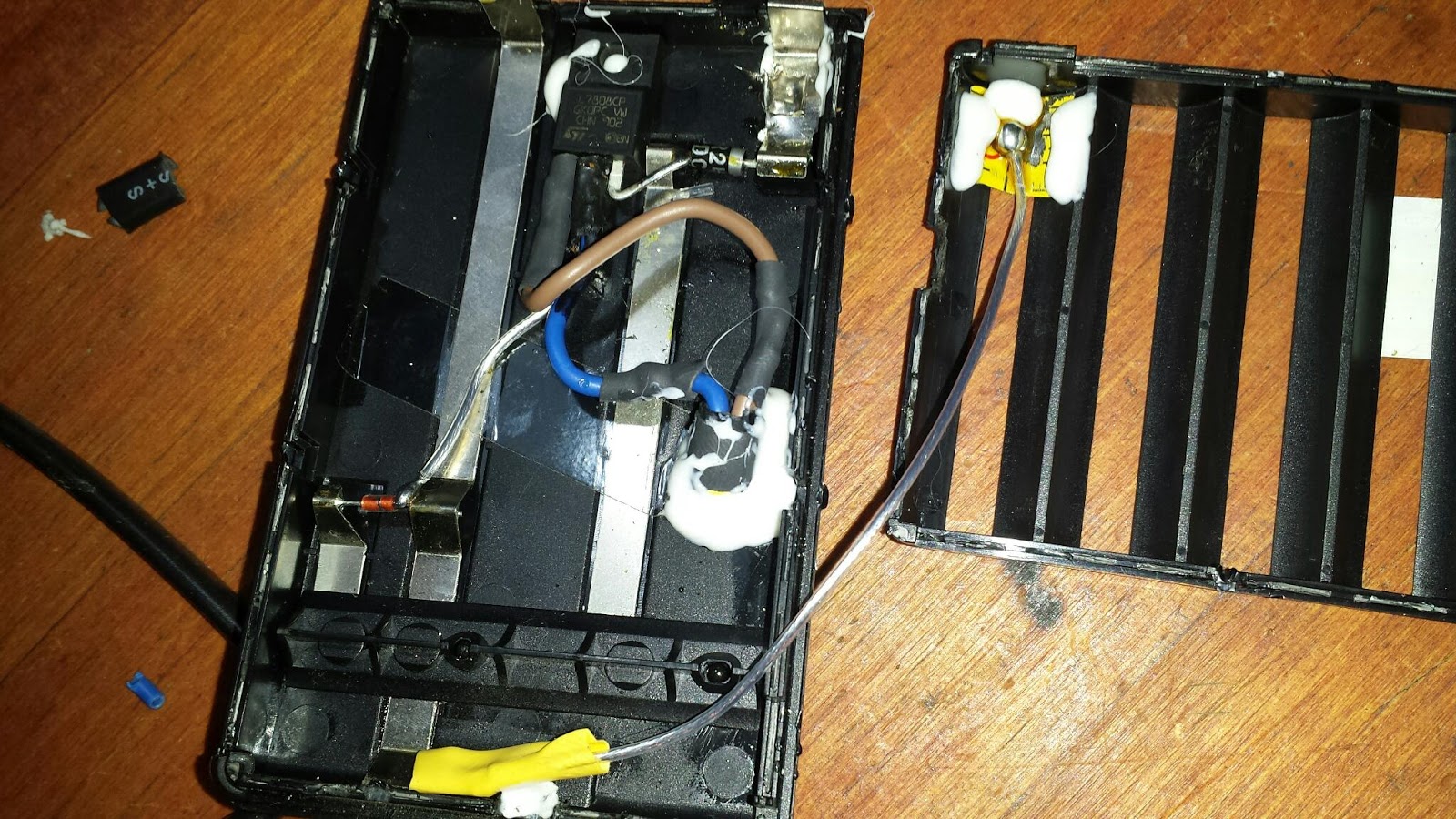

Para simular el negativo de la pila inferior, he utilizado un trocito de cinta métrica bien lijado y soldado a un trozo de cable de baja resistencia (ver fotos). Sujeto a la otra parte con un poco de silicona.

Finalmente y tras comprobar que todo funcione correctamente con un multímetro, volvemos a cerrar ayudándonos de otro buen amigo, el pegamento fuerte :-)

Y listo. A disfrutar de nuestro ft60 sin preocuparnos de la batería.

Yagi VHF 4 elementos desmontable

Hola amigos.

Para hoy tenemos otra antena muy práctica, que podemos montar y desmontar en menos de 1 minuto.

La roe en 145mhz es de 1.2 y en UHF 1.8. Marcando una impedancia de 52ohm en el analizador nos muestra un ancho de banda usable de 137 a 150 mhz, que no esta nada mal.

Fabricada con varillas de aluminio y tubo de pvc, es ligera, resistente y se puede guardar fácilmente una vez desmontada.
Para este proyecto usaremos de nuevo tubo de pvc y abrazaderas para el mismo. Iguales que las que os enseñaba en el proyecto de antena táctica con cinta métrica pero más ancho. También bridas pequeñas, pistola de silicona, varillas de alumunio de 6mm y lógicamente cable para la bajada.
La varilla del elemento excitado es hueca, para poder conectar dos bornes con sendos tornillos, que serán el vivo y la malla.
Una vez conectados, fijaremos los brazos del excitado a la abrazadera/soporte con silicona. La longitud total del elemento debe ser de 95.1cm. La longitud de cada brazo depende de la separación que dejemos entre ellos.

Las medidas de los elementos son las siguientes:
Reflector - 103.2cm
Excitado - 95.1cm
Director 1 - 87.8cm
Director 2 - 83.3cm

Distancias entre elementos respecto al reflector:
Reflector - 0cm
Excitado - 25cm
Director 1 - 50cm
Director 2 - 77.5cm

Si marcamos con un rotulador permanente la posición en el tubo de cada elemento, nos será muy fácil montarla y no tendremos que medir cada vez.

Se le pueden añadir elementos de uhf con el mismo sistema, pero va bastante bien así y se volvería más pesada.

Ahora las fotillos.

Dípolos tácticos para walkie/escaner con cinta métrica

Hola de nuevo amigos.
Esta vez os traigo un tipo de antena bastante práctica. Esta construida con tubo de pvc, cable aircell o rg213 y cinta métrica.
No necesita muchas instrucciones para su fabricación, es plegable y ligera. Lo único negativo, es que depende de la frecuencia para la que se diseñe el dípolo puede ser un poco aparatosa (ej. 144mhz - 0.98m de dípolo).
Básicamente se pasa el cable elegido por un tubo de pvc de ancho similar al mismo, despues se separa vivo y malla (2 cm aprox) en la parte superior y se suelda cada brazo de cinta métrica cortada un poco mas larga de la medida elegida (para ajustar posteriormente) de forma que tengamos el dípolo ya presentado.
El último paso es el que requiere algo de ingenio. Yo he construido el soporte de los brazos con una abrazadera para tubos de pvc rellena de silicona caliente. Es necesaria algo de paciencia y te quemarás un par de veces, pero aporta solidez al conjunto y aisla de la humedad.
Un truco para rellenar y dar forma a la silicona es usar papel de horno a modo de molde. Una vez fria se despega de maravilla y se queda liso.
El ultimo paso es lógico, conectar un pl en la parte inferior y fijar la base del tubo al mismo. Con los conectores PL para rg213 se hace muy bien.
Ojo con los picos y bordes de la cinta que cortan. Recomiendo poner un poco de silicona en estos puntos por seguridad.
Las fundas son recicladas de paraguas plegables de mis antenas parabólicas caseras.
Después de la explicación unas fotillos.

URE declarada de Utilidad Pública

A fecha 10 de septiembre, el ministerio del interior declara la URE (Unión Radioaficionados Españoles), de utilidad pública.
Una gran noticia para todos sus asociados.

¿Problemas con el morse?

Desarrollado por Alfred Vail y patentado por Samuel Morse junto al telégrafo en 1830. Es un método de comunicación muy utilizado a día de hoy por radioaficionados de todo el planeta.
Si bien en la actualidad, la tecnología nos facilita las cosas. Por ejemplo, con apps que nos permiten entrenar o codificar y descodificar a tiempo real. Nunca esta de más conocer de memoria el código.
Por supuesto no es fácil, pero tampoco lo parecía el código ICAO cuando lo vimos por primera vez.
Los expertos dicen que lo ideal es aprender las letras por su sonido como si fuera música. Para los que tenemos el mismo oido para la música que un tablón, existe un truquito que enseñan en los scouts. Es una regla mnemotécnica que consiste en asignar a cada letra una palabra, con el mismo número de sílabas que puntos o rayas tiene su homóloga en morse. Luego basta con sustituir los puntos por cualquier vocal y las rayas por la vocal O.
Resumen:

La inicial de la palabra clave es la letra correspondiente.
El número de vocales que contiene la palabra clave indica la longitud de la codificación en morse de dicha letra.
Si la vocal es una O se sustituye por una raya (-)
Si se trata de cualquier otra vocal se sustituye por un punto (·)
Al sustituir sólo se tendrá en cuenta los puntos y rayas obtenidos hasta la totalidad de la longitud en morse.

Así explicado es un poco lioso pero en la siguiente imagen lo vereis todo mucho más claro y seguro que os ayudará bastante. Después ya es cuestión de practicar y practicar.
Para más información:
Código Morse en Wikipedia

Frecuencias SatCom para hoy

Como viene siendo costumbre, os dejo las frecuencias captadas hoy desde Ciudad Real.
252.050 - QSO en portugues
252.150 - Portadora (hoy no tenemos sstv)
253.750 - QSO en portugues
253.850 - QSO en portugues
253.900 - QSO en portugues
254.775 - Futbol partido equipos Paraguay
255.460 - QSO en portugues
255.500 - QSO en portugues
257.040 - QSO en portugues
257.500 - QSO en portugues
261.630 - QSO en portugues

Los brasileños son los más activos pero en ocasiones se copian conversaciones en ruso, chino o japonés, incluso en lo que parece árabe. Nunca dejan de sorprender.

Y otra para la colección

Nueva postal del amig@ pirata en 252.150 mhz. Esto es más adictivo que los cromos de panini.
Hazte con todas ;-)

Ahora sí XD era SSTV en RAW mode

Resulta que el problema de las imágenes recibidas sí que era por la recepción. Más exactamente por el modo. Estaba descodificando en robot36 pero el pirata emite en RAW o robotBW.
Aquí la muestra de mi ignorancia ;D

Hoy en 252.150... nueva imagen sstv

Nueva imagen sstv desde emisión pirata desconocida.
No tengo claro el por qué de la mala calidad, dudo que sea por la recepción ya que he probado con distintos equipos y antenas con el mismo resultado.
Se intuye un niño montado en un triciclo.
Curioso el tema.

Más frecuencias SatCom activas hoy

Nuevas frecuencias SatCom copiadas esta tarde:

255.550 - musica
256.950 - QSO ruso y musica
257.050 - portugues
257.060 - portugués llamando a "guerrero"
257.500 - portugués
258.650 - portugués diciendo "atento"
261.450 - portugués / ruso
261.630 - portugués
261.960 - portugués llamando QSO

Muchas de las frecuencias de ayer también tenían actividad hoy. Por ejemplo el de SSTV no falla en 252.150.

Impresionante la tranquilidad con la que utilizan los satélites como repetidores públicos, al más puro estilo banda ciudadana.

Frecuencias activas SatCom

En este momento, activas y copiadas desde España las siguientes frecuencias:
252.150 - SSTV
253.750 - QSO en portugues
253.850 - QSO en portugues
253.900 - QSO en portugues
255.460 - QSO en portugues
255.550 - QSO en portugues
257.600 - QSO en portugues
261.900 - QSO en portugues

Por la tarde incluso se pueden copiar más canales activos, depende de la franja horaria de las emisiones, pero siempre puedes encontrarte sorpresas.
